根據感應電流的集膚效應、環狀效應、鄰近效應、尖角效應等特性，淬火感應器要想保證加熱效率，其形狀必須與被加熱零件外形相適應。由于零件有各種
不同的形狀，所以，在實際生產中所用的感應器形狀與種類也是多種多樣。但總體來說，淬火感應器通常包含以下部分：

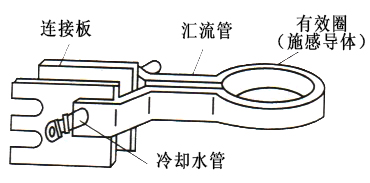

        ①感應（線）圈  也稱施感導體或有效圈。感應（線）圈通電后，產生交變磁場，使零件表面產生渦流，加熱零件。感應（線）圈是感應器中的核心部分。 感應器高度，一般就是指感應（線）圈的高度。
        ②匯流管也稱匯流板。匯流管向施感導體輸入電流。
        ③接線板也稱接線座或稱連接板。接線板用來將感應器與變壓器輸出頭或淬火機床連接的緊固部分。水由此通過，并冷卻感應（線）圈。
        ④供水裝置  是用以通水冷卻感應器本身，并兼供零件淬火冷卻用。有的供水裝置與安裝座合為一個，有的供水裝置單獨焊接通水管。
        此外，在某些情況下，感應器上還裝有導磁體、磁屏蔽裝置、定位卡具及防止感應器變形的強固裝置。
